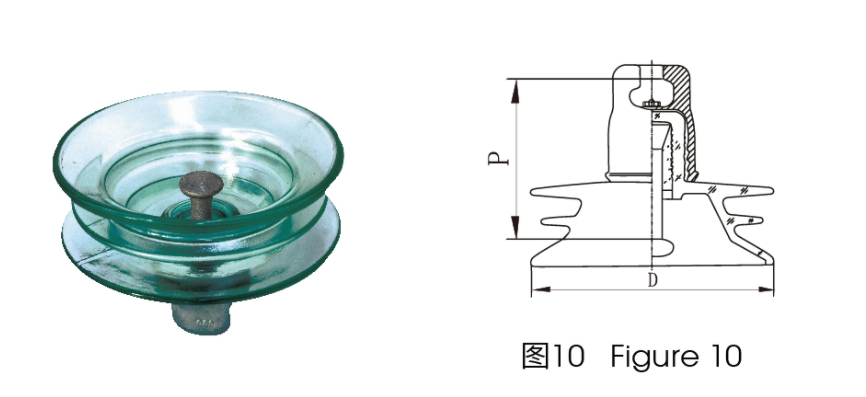

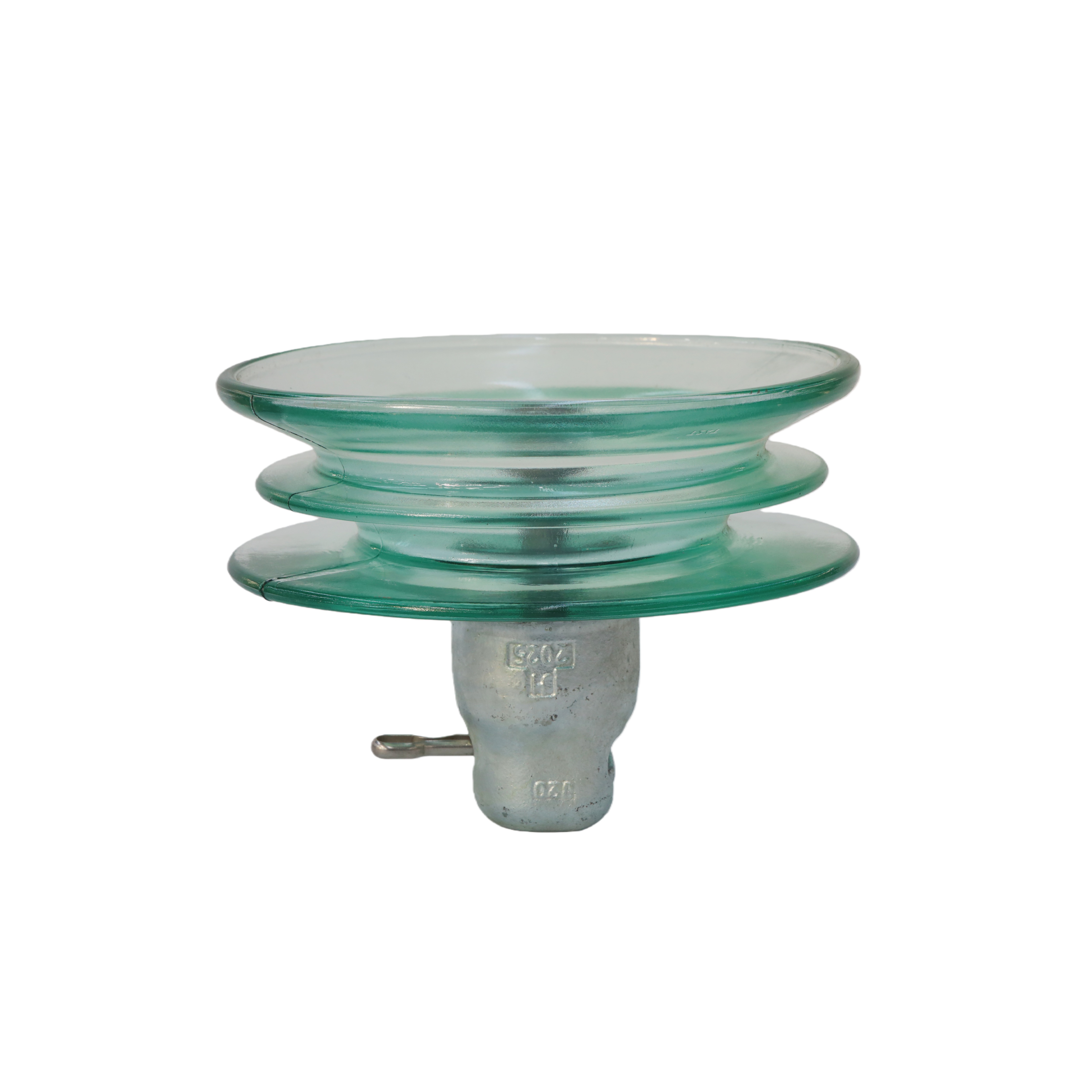

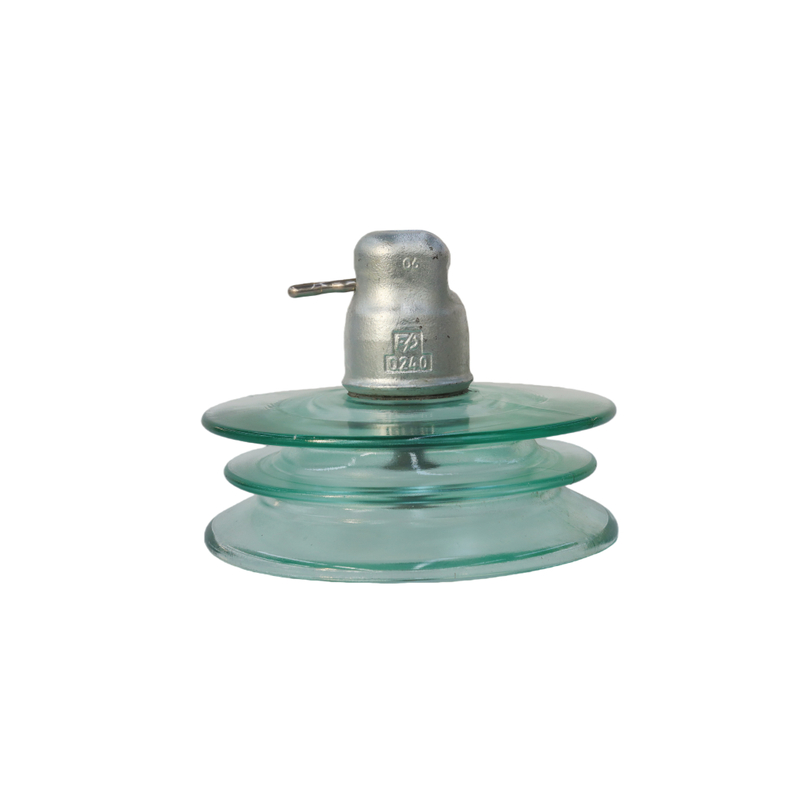

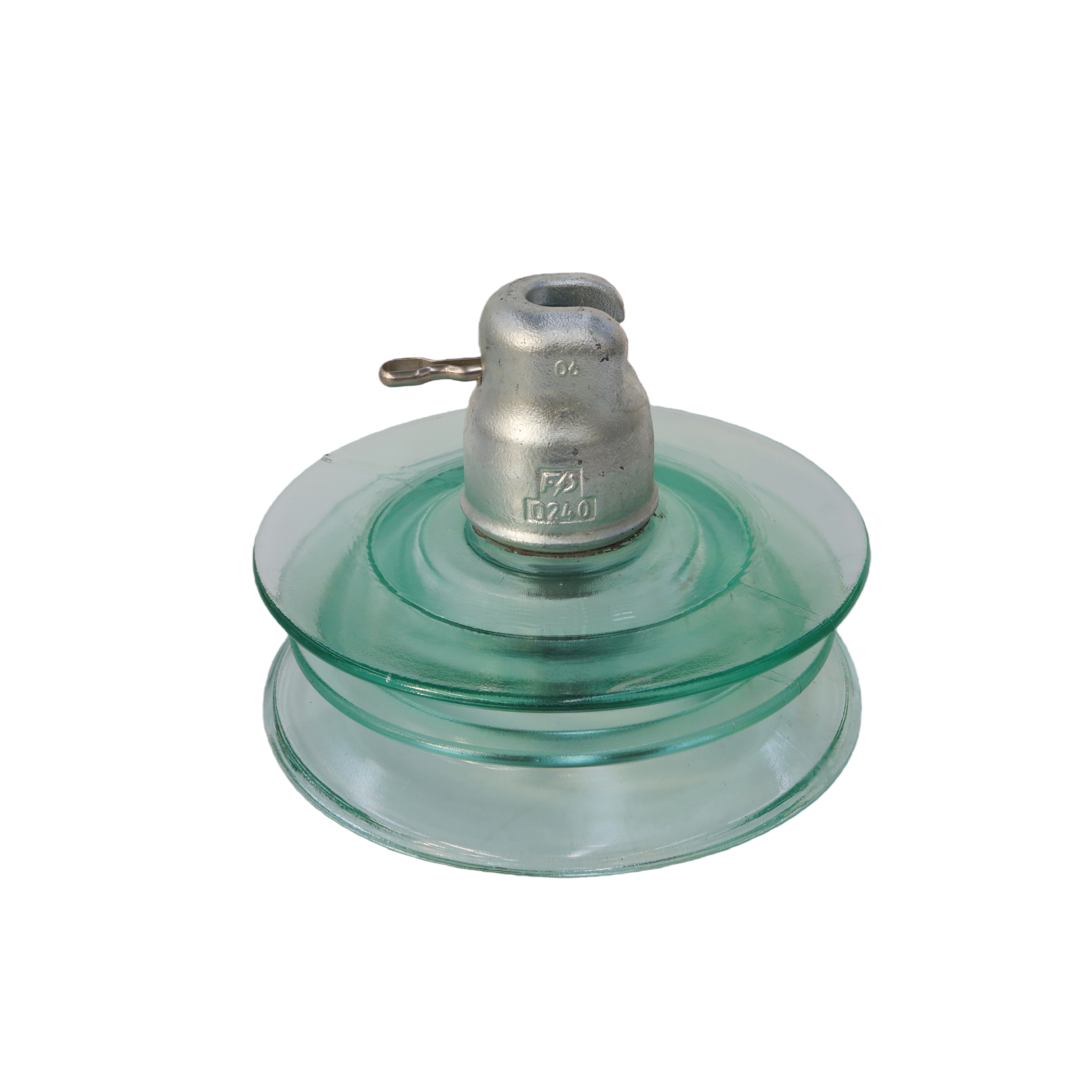

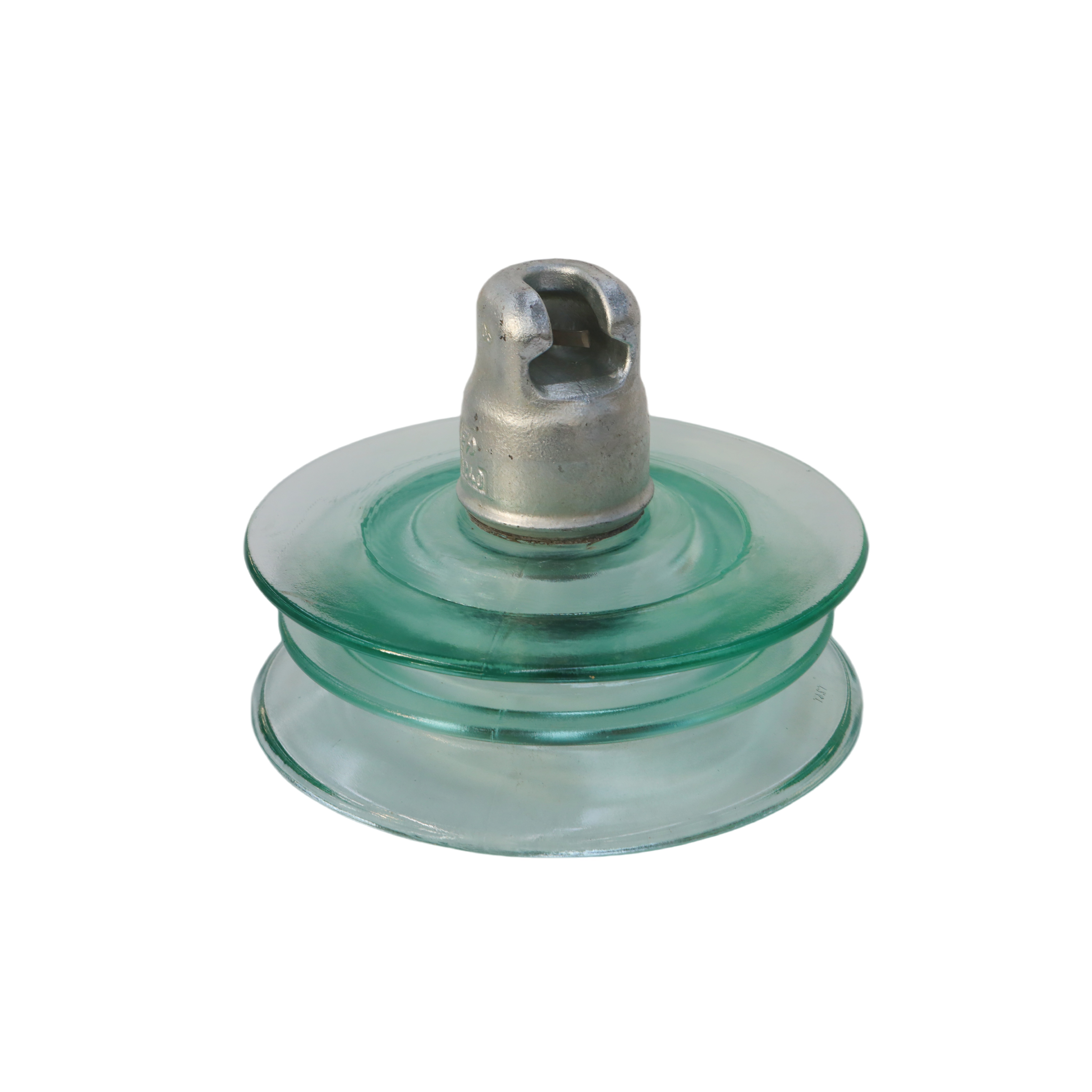

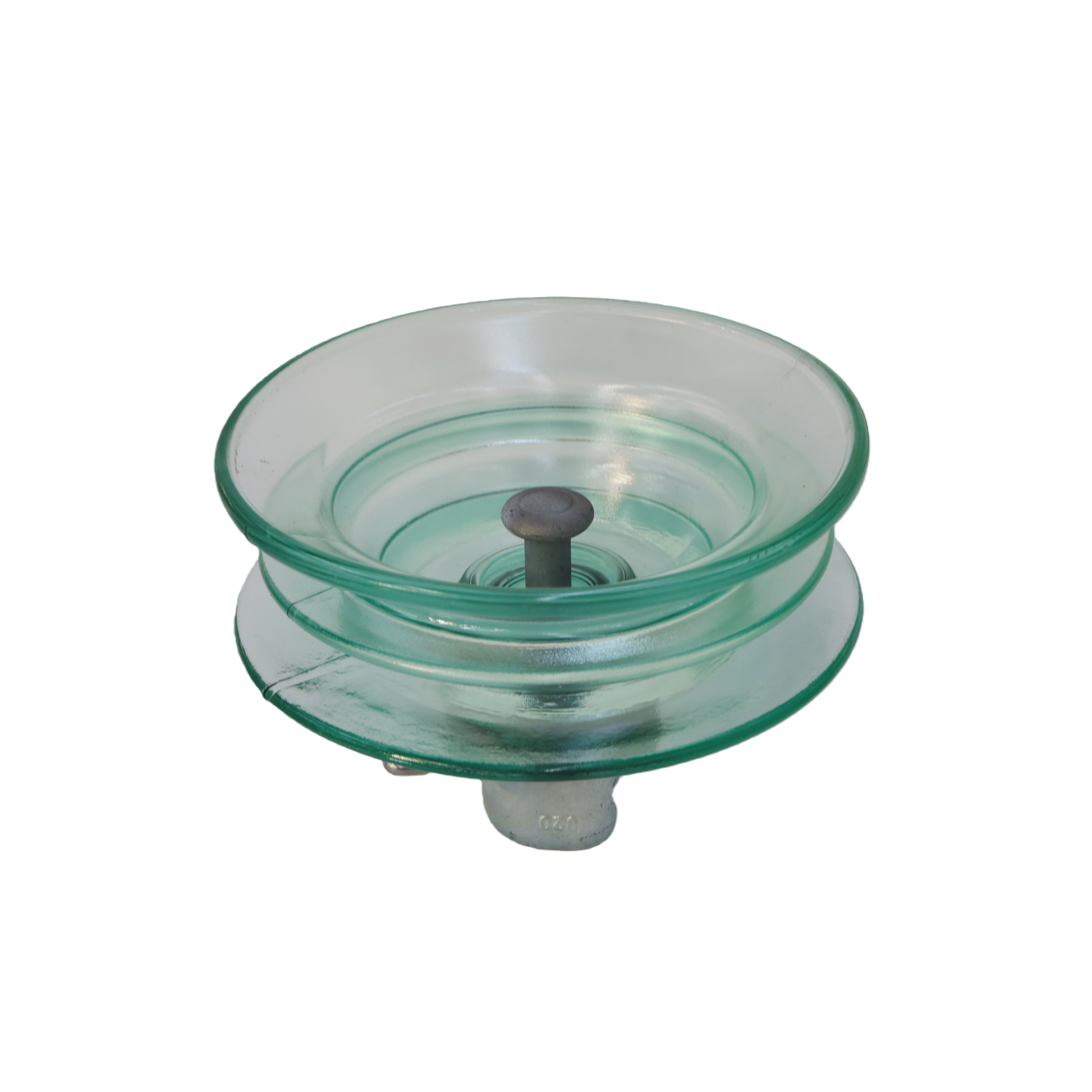

三伞型（AC）：
三壳式（交流）钢化玻璃悬式绝缘子参数（GB & IEC）
类型 | 直径D （毫米） | 间距H （毫米） | 爬电距离 L (mm) | 机械失效载荷 (kN) | 联轴器尺寸 （毫米） | 机械常规试验（kN） | 工频耐受电压（干）（kV） | 工频耐受电压（湿）（kV） | 雷电冲击耐受电压（kV） | 冲击耐受电压（pu） | 最小工频击穿电压（kV） | 无线电干扰电压10KV，1MHz（μV） | 电晕测试（针∩）（kV） | 工频电弧试验 | 每件净重(kg) |
UG160B170/550T 20R | 330 | 170 | 550 | 20 | 160 | 80 | 85 | 50 | 130 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 8.9 |
UG210B170/550T 20R | 330 | 170 | 550 | 20 | 210 | 105 | 85 | 50 | 130 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 10.2 |
UG300B195/550T 24R | 330 | 195 | 550 | 24 | 300 | 150 | 85 | 50 | 130 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 11.3 |
UG300B195/635T 24R | 380 | 195 | 635 | 24 | 300 | 150 | 100 | 60 | 130 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 15.3 |
UG420B205/635T 28R | 400 | 205 | 635 | 28 | 420 | 210 | 110 | 65 | 130 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 16.5 |
UG550B240/635T 32R | 400 | 240 | 635 | 32 | 550 | 275 | 110 | 65 | 130 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 17.5 |

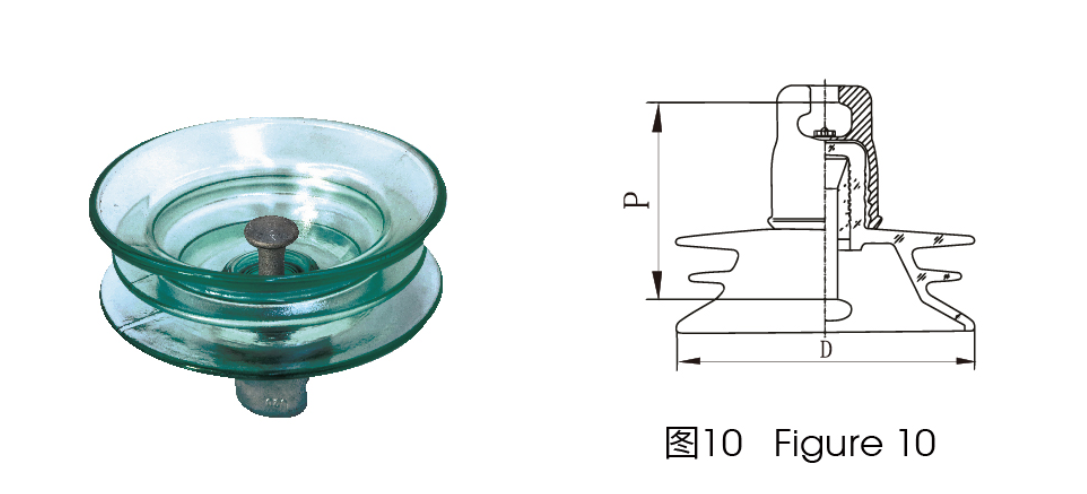

三伞式（直流）：三壳式（直流）钢化玻璃悬式绝缘子参数（GB & IEC）
类型 | 直径D （毫米） | 间距H （毫米） | 爬电距离 L (mm) | 机械破坏载荷 (kN) | 联轴器尺寸 （毫米） | 机械常规试验（kN） | 阳极直流电源干耐压（kV） | 阳极直流电源湿态耐压（kV） | 雷电冲击耐受电压（kV） | 冲击耐受电压（pu） | SF6击穿耐压（kV） | 无线电干扰电压10KV，1MHz（μV） | 直流电晕测试（针∩）（kV） | 每件净重(kg) |
DCUG160B170/550T 20R | 330 | 170 | 550 | 20 | 160 | 80 | 140 | 55 | 140 | 2.8 | 210 | ≤50 | ≥50 | 8.9 |
DCUG210B170/550T 20R | 300 | 170 | 550 | 20 | 210 | 105 | 140 | 55 | 140 | 2.8 | 210 | ≤50 | ≥50 | 10.4 |
DCUG300B195/550T 24R | 330 | 195 | 550 | 24 | 300 | 150 | 150 | 60 | 140 | 2.8 | 225 | ≤50 | ≥50 | 11.3 |
DCUG300B195/635T 24R | 380 | 195 | 635 | 24 | 300 | 150 | 150 | 60 | 155 | 2.8 | 225 | ≤50 | ≥50 | 15.3 |
DCUG420B205/635T 28R | 400 | 205 | 635 | 28 | 420 | 210 | 150 | 65 | 155 | 2.8 | 225 | ≤50 | ≥50 | 17.5 |
DCUG550B240/635T 32R | 400 | 240 | 635 | 32 | 550 | 275 | 160 | 70 | 155 | 2.8 | 225 | ≤50 | ≥50 | 18.8 |
