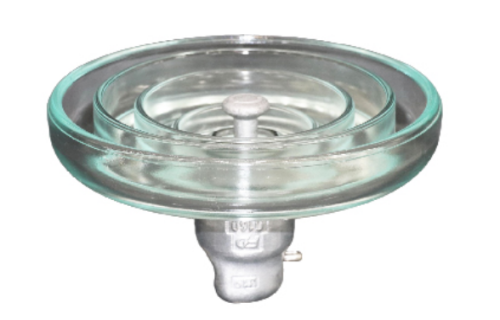

交流系统用ANSI玻璃绝缘子主要技术参数
类型 | 直径D | 间距H | 爬电距离 L | ANSI 等级 | 球窝尺寸 | 机电强度 | 拉伸负载测试 | 机械战斗力 | 工频耐压（干） （千伏） | 工频耐受电压（kV） （湿的） | 临界冲击闪络电压（kV） | 冲击耐受电压 （普） | 最小工频击穿电压 (千伏) | 无线电干扰电压（10KV，1MHz） （微伏） | 每单位净重 （公斤） | |||||||
毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 千牛 | 磅 | 千牛 | 磅 | 纳米 | 英寸-磅 | 正极性 | 负极性 | |||||||||
U70B/146A | 255 | 10 | 146 | 5-3/4 | 320 | 12-5/8 | 52-3 | B形 | 70 | 15000 | 35 | 7500 | 6.0 | 55 | 80 | 50 | 125 | 130 | 2.8 | 130 | ≤50 | 4.0 |
U100B/146A | 255 | 10 | 146 | 5-3/4 | 320 | 12-5/8 | B形 | 100 | 22000 | 50 | 11000 | 6.0 | 55 | 80 | 50 | 125 | 130 | 2.8 | 130 | ≤50 | 4.0 | |
U120B/146A | 255 | 10 | 146 | 5-3/4 | 320 | 12-5/8 | 52-5 | J形 | 120 | 25000 | 60 | 12500 | 7.0 | 60 | 80 | 50 | 125 | 130 | 2.8 | 130 | ≤50 | 4.0 |
U160B/146A | 280 | 11 | 146 | 5-3/4 | 400 | 15-3/4 | 52-8 | K型 | 160 | 36000 | 80 | 18000 | 10 | 90 | 85 | 55 | 130 | 135 | 2.8 | 130 | ≤50 | 7.0 |
U210B/156A | 280 | 11 | 156 | 6-1/8 | 400 | 15-3/4 | 52-11 | K型 | 220 | 50000 | 110 | 25000 | 10.0 | 90 | 85 | 55 | 140 | 140 | 2.8 | 130 | ≤50 | 7.0 |
