产品技术参数

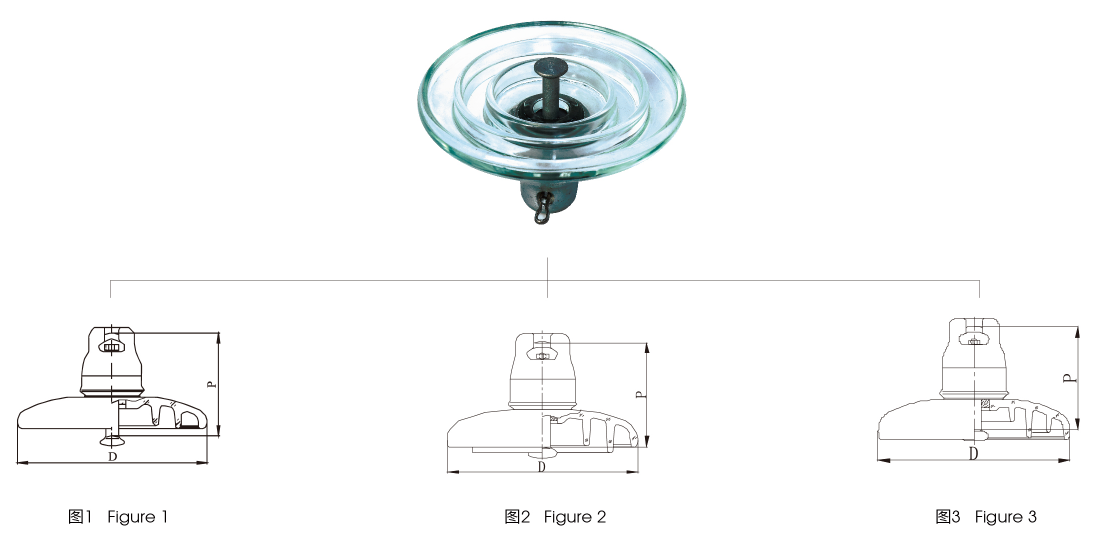

标准型： 标准盘形悬式玻璃绝缘子主要技术参数（GB IEC）
类型 | IEC 型 | 直径D （毫米） | 间距H （毫米） | 爬电距离 L (mm) | 机械坠落载荷（kN） | 机械常规试验(kN) | 工频耐受电压（干）（kV） | 工频耐受电压（湿）（kV） | 雷电冲击耐受电压（kV） | 冲击耐受电压（pu） | 最小工频击穿电压（kV） | 无线电干扰电压10KV，1MHz（μV） | 电晕测试 （销∩） | 工频电弧试验 | 每件净重(kg) |
LXP1-70 | U70BL/146 | 255 | 146 | 320 | 70 | 35 | 70 | 40 | 100 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 3.6 |
LXP2-70 | U70BS/127 | 255 | 127 | 320 | 70 | 35 | 70 | 40 | 100 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 3.5 |
LXP-100 | U100BL/146 | 255 | 146 | 320 | 100 | 50 | 70 | 40 | 100 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 4.0 |
LXP2-100 | U100BS/127 | 255 | 127 | 320 | 100 | 50 | 70 | 40 | 100 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 4.0 |
LXP-120 | U120B/146 | 255 | 146 | 320 | 120 | 60 | 70 | 40 | 100 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 4.2 |
LXP2-120 | U120B/127 | 255 | 127 | 320 | 120 | 60 | 70 | 40 | 100 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 4.0 |
LXP-160 | U160BL/170 | 280 | 170 | 400 | 160 | 80 | 75 | 45 | 110 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 6.5 |
LXP1-160 | U160B/155 | 280 | 155 | 450 | 160 | 80 | 75 | 45 | 110 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 6.3 |
LXP3-160 | U160B/155 | 280 | 155 | 400 | 160 | 80 | 75 | 45 | 110 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 6.3 |
LXP4-160 | U160BS/146 | 280 | 146 | 400 | 160 | 80 | 75 | 45 | 110 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 6.3 |
LXP2-210 | U210B/170 | 280 | 170 | 460 | 210 | 105 | 85 | 45 | 125 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 6.9 |
LXP3-210 | U210B/170 | 280 | 170 | 400 | 210 | 105 | 75 | 45 | 110 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 6.9 |
LXP-240 | U240B/170 | 280 | 170 | 400 | 240 | 120 | 75 | 45 | 110 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 6.9 |
LXP2-240 | U240B/170 | 280 | 170 | 460 | 240 | 120 | 85 | 50 | 110 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 6.9 |
LXP-300 | U300B/195 | 320 | 195 | 485 | 300 | 150 | 85 | 50 | 130 | 2.8 | 130 | ≤60 | 18/22 | 0.12秒/20kA | 10.6 |
LXP-420 | U420/205 | 360 | 205 | 550 | 420 | 210 | 90 | 55 | 140 | 2.8 | 130 | ≤60 | 18/22 | 0.12秒/20kA | 16.0 |
LXP-550 | U550B/240 | 380 | 240 | 620 | 550 | 275 | 95 | 55 | 145 | 2.8 | 130 | ≤50 | 18/22 | 0.12秒/20kA | 21.5 |
